750 мм горячая проката из нержавеющей стали.
Общее описание
Линия из нержавеющей стали 750 мм из нержавеющей стали 750 мм из нержавеющей стали Jinhai Co., Ltd. производит 1 миллион тонн горячих катушек различных спецификаций каждый год.
Система управления отопительной печей принимает немецкий программируемый контроллер Siemens S7-1500 и промышленный компьютер Advantech для формирования передовой и практической системы управления. Программируемый контроллер S7-1500 запускает программную программу для сбора, процесса и передачи данных и имеет связь в реальном времени с верхним компьютером (система мониторинга). Промышленный компьютер работает SIMATIC WinCC верхнее компьютерное программное обеспечение для обеспечения интерфейса мониторинга системы.
Подогреваемая плита удаляется из масштаба печи и прикрепленного защитного шлака на поверхности механической машиной для удаления накипкой и коробкой накипи, а затем отправляется на грубое отверстие для прокатки на роликовую таблицу, а плита прокатается в промежуточную плитку от 30 ~ 40 мм. С сотрудничеством датчика ширины на выходе из черновой мельницы вертикальная валторная мельница принимает гидравлическую систему автоматического управления AWC для управления шириной промежуточной заготовки; он также имеет функцию окончания головы и хвост (SSC). Когда ширина головы и хвоста слишком широк, ширина головы и хвоста может быть скорректирована через функцию SSC
Сокращение финишевого проката с плоским креном F1-F9 и стенды FE1 является полное гидравлическое восстановление, которое электрически контролируется P201 и P202.
Автоматическое управление позиционированием разрыва рулона реализуется путем установки большого гидравлического цилиндра винтовины на стороне передачи и на стороне работы рамы рамы, чтобы быстро привлечь вверх и вниз в режиме поддержки рулона и трудовой системы, и колебания толщины, вызванные флуктуацией Падение температуры Strip Steet устраняется через регулировку настроек в режиме онлайн, т.е. функцию управления AGC, чтобы достичь цели высокой точностью, производить высококачественную готовую полосу стали.
Шилер принимает два полных гидравлических подземных гальса с четырьмя вспомогательными роликами. Стримовая сталь спирала на барабане под действием вспомогательного ролика. Гидравлическая сторонная направляющая пластина устанавливается перед силовым покрытием, чтобы строго выровнять полосу стали; щепотка установлена перед причем, с образованием определенного натяжения С катушкой при формировании головки полосы и полосу хвоста выходит из отделочного мельницы.
Производственные мощности: годовой объем производства составляет 1 млн тонн горячих рулонных стальных катушек.
Разнообразие продукта: нержавеющая сталь: 200 серии, 300 серии, 400 серии.
Спецификации продукта:
Толщина полосы: | 2.4~ 8.0 | мм |
Ширина полосы: | 450 ~ 600. | мм |
Внутренний диаметр катушки: | 530 | мм |
Наружный диаметр Стальная катушка: | Максимум. 1280. | мм |
Вес катушки: | Макс.3.9. | t |
Индекс шилера: | Максимум. 10. | t |
1.1.1 Доходность выделена разнообразием
Серийный номер | Наименование товара | Представитель стали оценки | Запланированный годовой выпуск (т) | процент (%) |
1 | нержавеющая сталь | 201 | 500000 | 50 |
2 | 304 | 300000 | 30 |
3 | 420 | 200000 | 20 |
| Всего |
| 1000000 | 100 |
Конфигурация механического оборудования основной прокатки
1, Оборудование в отопительной печи
1. Стол для кормления печи
Размер ролика:Φhreee сто пятьдесят × толщина стенки 800 мм стальной трубы 35 мм
Расстояние рулона: 800 мм
Скорость рулона: 0,85 м / с
Количество рулонов: 8
Мотор: YZR200L-6 22 кВт, 2 набора регулирования скорости переменной частоты
характеристики структуры; Централизованный цепной привод и боковые пластины устанавливаются на обеих сторонах роликовой таблицы. Ролик представляет собой полый ролик, а роликовая колода и боковая пластина сварены структурными деталями.
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: роликовый корпус, роликовое сиденье подшипника, мутная циркуляционная вода Внутреннее охлаждение.
2. pusher
Размер масляного цилиндра: 350x270x1500 мм 2 наборы, общая тяга 700т
Размер масляного бака: 1800x1700x1000 1 набор
Масляный насос Модель: HY250S-RP VG = 250 мл PN = 31,5 мп N = 1500RPM 3 Наборы
3 Отопительная печь
Тип печи: Push-Type Type Public
Воздуходувка: 9-26no14D поток: 58902 ~ 70682м3 / ч; Общее давление: 11830 ~ 11099PA
Модель мотора для вентилятора: Y355L1-4 Мощность: 280 кВт 2 комплекта (управление преобразованием частоты)
Индуцированная вершина вентилятора: Y9-38NO14D поток: 77997 ~ 85796M3 / H Общее давление: 3128 ~ 3059PA
Модель двигателя для вентилятора: Y315M3-6 Мощность: 132 кВт (управление преобразованием частоты)
Испарительное охлаждение: диаметр барабанаΦ1400 мм, длина 8000 мм
Питательный насос:
Мягкая система очистки воды: 1 комплект, мягкая водная емкость: 20т / ч
4. Разрядная роликовая таблица:
Размер ролика:Φtwo сто девяносто пять × толщина стенки 800 мм стальной трубы составляет 35 мм
Расстояние рулона: 800 мм
Количество рулонов: 40
Редуктор: ZL50 I = 8
Мотор: YZR200L-6 22 кВт, 6 наборов регулирования скорости переменной частоты
характеристики структуры; Централизованный цепной привод и боковые пластины устанавливаются на обеих сторонах роликовой таблицы. Ролик представляет собой полый ролик, а роликовая колода и боковая пластина сварены структурными деталями.
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение внутри мутной циркуляции воды роликового корпуса и мутной циркулирующей водой сиденья подшипника ролика.
5. Нажатие машины:Тяга составляет около 5т, а эффективный инсульт≥ 6 м.1 установлен
2Оборудование для удаления фосфора
1. Передний роликовый стол накисовой машины
Параметры производительности:
Размер ролика:Φ295mm, толщина стенки стальной трубы составляет 35 мм
Количество рулонов: 12 1000 мм, 6 800 мм
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. Управление частотным преобразователем A1000, вперед и назад
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение спрея для тела ролика.
2. Накипительная вертикальная рулона
Цель: прерывание механической массы, кромки прокатки.
Количество: 1 набор
Параметры производительности:
Тип: Горизонтальная передача механическое восстановление Вертикальное удаление фосфора
Диаметр рулона:Φ520mm.roll Длина тела: 600 мм
Машина гидравлического стального оборота: 1 комплект (включая масляный бак, 32-ключ14-1B масляный насос и гидравлический клапан)
Ящик выравнивания: 1 набор
Редуктор: 1 набор
Мотор: AC800KW, 1 комплект,
3. Дэйгольная коробка
Цель: удалить оксидную масштаб на поверхности горячей заготовки
Количество: 1 набор
Параметры производительности:
Спецификация деталей: Раздел 150, 160× 450-575 мм
Пустая длина: 6 м
Количество форсунок: 18
Стальной сорт: нержавеющая сталь
Рабочее давление: распыляется на прокат поверхности на поверхности: 25 МПа
4. Удаление фосфора насос
Параметры производительности:
3d серия высокого давления горизонтальные три поршня электрические поршневые накалива,
Насос на насыл Модель: 3DS30 / 35C,
Количество: 4 комплекта (3 для использования и 1 для ожидания)
Номинальный поток: 30 м3 / ч, номинальное давление: 35 МПа;
Мощность двигателя: YVP355L3-4, 355 кВт, 4 набора
5. Задняя роликовая таблица накипи
Размер ролика:Φ295mm, толщина стенки стальной трубы составляет 35 мм
Количество роликов: 10 1000 мм, 12 800 мм
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. Управление частотным преобразователем A1000, вперед и назад
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение спрея для тела ролика.
3, Оборудование черновой площади
1. Грубый роликовый роликовый ролик
Размер ролика:Φ295mm, толщина стенки стальной трубы составляет 35 мм
Рабочее лицо: 1400 мм
Количество рулонов: 13 рулонов
Интервал: 800 мм
Мотор: yga160s1-6 3kw 13 комплектов
Редуктор: Коэффициент скорости ZD20 I = 4 13 Наборы
характеристики структуры. Управление частотным преобразователем A1000, вперед и назад
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение спрея для тела ролика.
2. Передняя центрирующая сторона направляющая пластина черновой мельницы
Цель: боковая направляющая пластина расположена на передней части 750 двух высокой обратимой прокатки; его функция состоит в том, чтобы выровнять постоянную катушку и направлять непрерывную катунку для литья в шероховаточную плоскую рулонную мельницу.
Параметр производительности
Центрирующая сторонная направляющая пластина представляет собой гидравлически приводной стойку и тип шестерни.
Направляющая пластина состоит из Push-пластина, направляющей ролика, верхнего и нижнего толщин и трансмиссионных устройств. Установлены на верхних и нижних толчках,
Сетка шестерни с верхним и нижним стойками одновременно для обеспечения синхронного действия двух нажаточных устройств, а направляющая пластина на стороне передачи установлена
На верхнем толчке на нижней тяговой панели установлена на нижней тяговой направляющей панели. Когда гидравлический цилиндр проходит, он приводит к тому, что верхний толчок нажимается,
Благодаря действию снаряжения вытягивающий стержень приводится в движение, чтобы направляющие на стороне передачи и стороной эксплуатации синхронизируются и симметрично близко к линии прокатки. Наоборот, когда гидравлический цилиндр Усаживается, направляющие пластины на стороне передачи и сторона эксплуатации синхронизируются и симметрично открываются на линии прокатки. Открытие боковой направляющей пластины обнаруживается и контролируется датчиком.
Тип: |
| Гидравлически приводная стойка и тип шестерни |
Минимальное рабочее открытие | мм | 400 |
Максимальное рабочее открытие | мм | 800 |
Гидравлический цилиндр | количество | 2 |
Диаметр цилиндра / диаметр стержня | мм | Φ125 / 70. |
Максимальный рабочий ход | мм | 300 |
Максимальная центрирующая сила (одна сторона) | кн. | 250 |
3. Чернообразная мельница
Имя мельницы: 750 Два высокой обратимой мельницы
Применение: толщиной толщиной 150 мм.
Количество: 1 набор
Параметры производительности:
Тип: Горизонтальная трансмиссия электромеханический винда
Режим баланса рулона: верхний баланс гидравлического привода
Диаметр рулона:Φ820mm.roll Длина тела: 780 мм
РЕЖИМ РАБОТЫ РАБОТЫ РАБОТЫ: Устройство тележки с плоской пластиной, управляемую гидравлическим цилиндром, вытаскивает изменение рулона;
Трансмиссионный вал: кросс универсальный вал SWC780-680WF * 3500 2 Установка кронштейнов (гидравлический баланс)
Ящик выравнивания: модель 850, 1 набор с твердой поверхностью зуба
Мотор: Harbin Electric Z2500 / 14004200KW, 5160A, 900V, 60/120 об / мин, 1 набор
Устройство пересечения моста устанавливается между грубой прокатной и вертикальной прокаткой, а свободные ролики оснащены на обоих концах моста
4. Чернокольная вертикальная рулона
Цель: он располагается вместе с плоской прокладкой R1 для управления шириной края заготовки.
Тип: верхний привод, два вертикальных двигателя приводят комбинированный редуктор для вождения рулона для вращения.
Параметры производительности:
Устройство боковой давления приводится в действие гидравлическим сервовалом цилиндра; множество гидравлических функций AWC и SSC. Датчик смещения располагается в масляном цилиндре боковой давления.
Диаметр рулона:Φ650mm.roll Длина тела: 395 мм
Режим баланса Roll: гидравлический баланс диска цилиндров.
Смена рулона устройства вертикальной рулонной мельницы: кадвое устройство вытащено в целом.
Вертикальная рулонная мельница приводной вал: два поперечных универсальных шаблона SWC390BH-1903
Установите подъемное устройство оси (приводится в действие гидравлическим цилиндром).
Основной редуктор: принят редуктор поверхности жесткого зуба; высокоскоростной вал принимает внутренние высококачественные подшипники.
Мотор: Z4-355-22361KW, 982A, 440V, 680/1600 об / мин, 2 набора
5. Транспортный роликовый стол за черновой вертикальной рулон
Цель: получать прокат и транспортировать их в направлении сдвига резания.
Параметры производительности:
Размер ролика:Φ295 * 800 мм, толщина стенки стальной трубы составляет 35 мм
Количество рулонов: 45
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. И боковая пластина сварены структурными деталями, а роликовая колода снабжена теплоизоляционной крышкой. Каскава A1000 преобразователь преобразователя частоты, вперед и назад
Смазка: смазочная смазка для редуктора. Арматуальная сухой масляная смазка роликового подшипника
4Оборудование для отделки мельницы
1
Главный режущий летающий сдвиг устанавливается до завершающего вертикального рулона, чтобы отрезать нерегулярную голову и хвост до того, как промежуточная полоса входит в финишную мельницу.
технический параметр
Модель: QA95-300 1 набор
Спецификация промежуточной полосы (толщина)× Ширина): MAX40 × 600 мм
Сдвиг силы: 3000 кН
Температура сдвига:≥ 900 ℃
Длина резания Длина: 650 мм
Способ замены режущей кромки: онлайн замена режущей кромки
Коллекция отходов: отходы попадают в бункер через желоб и поднимаются краном.
2
Параметры производительности:
Размер ролика:Φ295 * 800 мм, толщина стенки стальной трубы составляет 35 мм
Количество рулонов: 5
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. И боковая пластина сварены структурными деталями, а роликовая колода снабжена теплоизоляционной крышкой. Каскава A1000 преобразователь преобразователя частоты, вперед и назад
Смазка: смазочная смазка для редуктора. Арматуальная сухой масляная смазка роликового подшипника
3. F1E отделка вертикальная рулона
Цель: он располагается до завершения прокатки F1 для управления шириной края заготовки.
Тип: верхний привод, два вертикальных двигателя приводят комбинированный редуктор для вождения рулона для вращения.
Параметры производительности:
Устройство боковой давления приводится в действие гидравлическим сервовалом цилиндра; множество гидравлических функций AWC и SSC. Датчик смещения располагается в масляном цилиндре боковой давления.
Диаметр рулона:Φ500mm.roll Длина тела: 240 мм
Режим баланса Roll: гидравлический баланс диска цилиндров.
Смена рулона устройства вертикальной рулонной мельницы: кадвое устройство вытащено в целом.
Вертикальный рулонный фрезы приводной вал: перекрестный универсальный шарнирный вал SWC280CH-1901 * 1300 + 350; статья 2
Установите подъемное устройство оси (приводится в действие гидравлическим цилиндром).
Основной редуктор: принят редуктор поверхности жесткого зуба; высокоскоростной вал принимает внутренние высококачественные подшипники.
Мотор: Z4-315-111132KW, 344A, 440V, 500/1600 об / мин
4. Завершение двух высоких мельниц (F1)
Рамка прокатки мельницы является интегрально литой и изготовлена из высококачественной среды углеродистой стали. Две стороны окна прикреплены к покрытию кадров подкладки пластины, а материал 40CR,
Количество: 1 набор
Параметры производительности:
Тип: горизонтальный привод
Режим нажима: гидравлический прессование AGC
Режим баланса рулона: верхний баланс гидравлического привода
Диаметр рулона:φ680mm.roll Длина тела: 730 мм
РЕЖИМ РАБОТЫ РАБОТЫ РАБОТЫ: Устройство тележки с плоской пластиной, управляемую гидравлическим цилиндром, вытаскивает изменение рулона;
Трансмиссионный вал: крест универсальный вал SWC780-680WF * 3500 2
Установка кронштейна (гидравлический баланс)
Ящик выравнивания: модель 850, 1 набор с твердой поверхностью зуба
Главный редуктор: принят редуктор поверхности жесткого зуба; Усыновлены отечественные высококачественные подшипники.
Мотор: DC2250KW, 1 набор
5. Завершение четырех высоких средств (F2-F9)
Основные технические данные:
Рамка прокатки мельницы является интегрально литой и изготовлена из высококачественной среды углеродистой стали. Две стороны окна прикрепляются к покрытию кадров накладки, которая изготовлена из 40CR. Устройства направляющих установлены на передней и задней части прокатной мельницы. Регистрационный пучок мельницы устанавливается между подставками.
Количество: 8.
Параметры производительности:
Тип: Горизонтальная коробка передач
Режим нажима: гидравлический прессование AGC
Режим баланса рулона: верхний баланс гидравлического привода
Диаметр резервного копирования:Φ660mm.roll Длина тела: 730 мм
Диаметр рулона работы:Φ410 Рулон Длина тела: 750 мм
РЕЖИМ РАБОТЫ РАБОТЫ РАБОТЫ: Устройство тележки с плоской пластиной, управляемую гидравлическим цилиндром, вытаскивает изменение рулона;
Передающийся соединительный вал: два креста универсальные соединительные валы SWC440WF-390-350 * 2782
Установка кронштейна (гидравлический баланс)
Зубная коробка: модель 450, 8 наборов поверхностей жесткого зуба
Редуктор: модель 1200, 7 наборов с поверхностью жесткого зуба
Мотор: DC2250KW, 2 комплекта
DC1600KW Верхняя рюкзака Водяное Охлаждение 6 Наборы
6. Электрический петлик
Цель: Чтобы поддержать полосу стали и поглощать заданное количество, вызванное падением динамической скорости, вызванную укором сталью; и сделать снимок стали натяжение между кадрами; участвовать в контроле скорости окончательной мельницы.
Количество: 6 комплектов
Основные технические данные:
Мотор: ZZJ-806, 22.4KW, 440V, 56A, 220V, 3.03A, 650/1300 об / мин, 6 наборов
Редуктор: ZL50 6 наборов
7Отказ задний выходной роликовый стол отделочного мельницы
Цель: используется для получения и транспортировки готовой полосы стали после завершения прокатки.
Спецификация ролика:ФТВО сотня пятнадцать × 750 мм
Количество: 82.
Режим передачи: переменный мотор переменной переменной переменной переменной передачей
Мотор: двигатель переменной переменной переменной AC YGP132M2-4 1450R / мин 2.2 кВт
Описание контроля: управляйте вручную, управляйте вперед и обратным вращением, запуском и остановкой роликового стола.
характеристики структуры
Каждая роликовая сборка включает в себя ролик, подшипниковое сиденье, муфту и двигатель. Ролик имеет полый структуру. Верхняя часть ролика снабжена боковой пластиной, которая устанавливается на стороне передачи и на стороне эксплуатации. защитная крышка, чтобы предотвратить охлаждающую воду от брызги на мотор.
Выходной роликовый роликовый ролик - это охлаждение водой от внешнего спрея.
Смазка подшипника: ручная смазка сухой масляной нефти
5, Оборудование для намотки
1 фронт направляющей пластины шилера
Основные технические данные
Открытие направляющей пластины: 400 ~ 800 мм
Скорость движения: 100/200 мм / с, гидравлически управляемая.
Гидравлический цилиндр боковой гидравлический:Φ125 / Φseventy × 300 мм 2 набора
характеристики структуры
Оборудование состоит из наклонной направляющей раздела, направляющей параллельной секции, передачи и т. Д.
Оборудование симметрично расположено на стороне эксплуатации, а сторона передачи. Гидравлический цилиндр приводит приводит к направляющей пластинчему устройству для перемещения параллельно с каждой стороны; направляющая пластина параллельного сечения приводит к удалению наклонной направляющей пластины наклонной части; Гидравлические цилиндры с обеих сторон движутся синхронно; выравнивание полосовой стали может быть реализована. Руководное устройство приводит к устройству нажатия и приводит к синхронному валу через синхронную коробку передач, чтобы обеспечить параллельное движение направляющей пластины устройства.
Устройство передачи состоит из синхронной коробки передач, синхронного вала, нажимного стержня, устройство передачи гидравлического цилиндра, железнодорожного сиденья и т. Д.
Смазка: включая автоматическую смазку сухой массы и ручную смазку сухой массы.
3. Центрирующий роликовый стол на переднем входе в тупик
Спецификация ролика:ФТВО сотня пятнадцать × 750 мм
Количество: 8.
Режим передачи: переменный мотор переменной переменной переменной переменной передачей
Мотор: двигатель переменной переменной переменной AC YGP132M2-4 1450R / мин 2.2 кВт
характеристики структуры
Каждый роликовый сборник включает ролик, сиденье подшипника, сцепление и двигатель. Ролик имеет половую структуру. Верхняя часть ролика снабжена боковой пластиной, которая устанавливается на стороне передачи. Мотор оснащен защитной крышкой для предотвратить охлаждающую воду от брызги на мотор.
Выходной роликовый роликовый ролик - это охлаждение водой от внешнего спрея.
4Pinch Roll
Основные технические данные
Ущипнуть рулон: верхний рулонΦsix сто пять × 800 мм 1 шт.
Нижний роллΦhreee сто пять × 800 мм 1 шт.
Письмо мотор рулона: Z4-315-21160KW, 440V, 413A, 180V, 22,8А, 500/1500 об / мин
характеристики структуры
Оборудование установлено на верхней части входной стороны подземного катушки. До того, как полоса сталь попадает в катушку, голова полосовой стали согнута, чтобы направить полосу стали в Clueer. В то же время натяжение между отделочным мельницей и клюшком должна быть установлена для обеспечения хорошего качества намотки.
Передача верхних и нижних роликов напрямую приводится в движение двигателем через универсальный соединительный вал. Регулировка зазора рулона реализуется гидравлическим цилиндром, установленным на раме, чтобы привлекать сиденье подшипника верхнего рулона для перемещения вверх и вниз.
Руководящая охрана и прижимное роликовое устройство расположены на входной стороне щепотки, чтобы защитить хвост полоски стали от повреждений. Выходной клапан установлен на стороне выпускной книги, чтобы направлять полосу стали в катушку; он также может предотвратить вытеснение полосовой стали
Усиливающееся крен в основном состоит из сборки кадров, верхнего кресла-устройства, нижнего крена для крепости, приводной приводной привода и т. Д.
Рама принимает толстую структуру сварки стальной пластины.
Верхняя щепотка представляет собой полый рулон, поверхность рулона наложена, а роликовый подшипник представляет собой роликовый подшипник.
Нижний щепотка представляет собой твердый рулон, поверхность рулона наложена, а роликовый подшипник представляет собой роликовый подшипник.
Смазка: Подшипник является централизованной смазкой сухой масляной смазки, а давление системы составляет 20 МПа.
5. Шилер
Основные технические данные
Тип катушки: полный гидравлический четыре вспомогательного звука
Толщина полосы× Ширина: 1.8-8,0 × 450-600 мм
Внутренний диаметр катушки:Φ530 мм
Наружный диаметр стальной катушки:Φ1250 ~ φ1880 мм
Скорость намотки: макс. 13 м / с
Температура намотки: 550 ~ 650° C;
Барабан: плунжер, соединительный тип стержня, длина 800 мм, 1 шт.
Максимальный диаметр расширения барабана:Ф530 мм
Нормальный диаметр снижение барабана:Ф485 мм
Расширение барабана и гидравлический цилиндр сжатия:Ф320 / Ф180 / хн сто двадцать × 73,86 мм 1 шт.
Рабочее давление: p = 6mpa
Вспомогательный намотки ролика:
1гидравственный цилиндр № 2 вспомогательного намоточного ролика: ZQ-125/90 * 620 1 шт.
2гидравственный цилиндр № 2 вспомогательного намоточного ролика: ZQ-125/90 * 620 1 шт.
3гидравственный цилиндр Нет. Вспомогательный намотки ролика: ZQ-125/90 * 390 1 шт.
4гидравлический цилиндр Нет. Вспомогательный намоточный ролик: ZQ-125/90 * 390 1 шт.
Мотор барабана: Z4-355-22250KW, 623A, 440V, 750/1600 об / мин, 1 набор
Вспомогательный намоточный ролик двигателя: ZZJ-806, 22,4 кВт, 440 В, 56а, 220 В, 3.03А, 650/1300 об / мин, 4 набора
характеристики структуры
Зулник представляет собой громкую целевую катушку, который может катушку стали от тонкой спецификации к толстой спецификации.
Шилер в основном состоит из структуры в сборе, внешней поддержки устройства, устройства громкой связи, устройству руке катушки (1 #, 2 #, 3 #, 4 #), устройство привода, барабана, устройство барабана, приводного устройства для барабана и т. Д.
1Коил разгрузка тележки
Основные технические данные
Тип: гидравлический цилиндр
Температура катушки: 550℃ - 650 ℃.
характеристики структуры
Оборудование состоит из подъемного устройства, движущегося устройства, трека, устройства управления ходуками, стойкой перетаскивания и трубопроводов.
Подъемное устройство состоит из подъемной рамы и гидравлического цилиндра. Подъемная рама сварена в закрытую раму стальной пластиной.
На трассе установлен предельный выключатель для отправки сигнала в конечную позицию для управления начальной точкой и конечной точкой действий. Alloy Steel Поковки для колес и осей.
Трасса состоит из сварной стали H-секции, а буферы безопасности устанавливаются на обоих концах дорожки; механизм движения помещается на раме, которая представляет собой сварную структуру.
2Впускной роликовый стол шилера
Основные технические данные
Размер ролика:ФТВО сотня сорок × 800 мм
Количество роликов: 6
Мотор: двигатель переменной переменной переменной переменной AC YGP132M2-4 1450R / мин 2.2 кВт 6 наборов
характеристики структуры
2-летняя роликовая таблица на роливках № 2, расположена на передней панели прижимной ролики на входе на вход № 2, чтобы транспортировать полосу стали до подземного кабеля. На стороне направляющей пластина установлена на роликовом столе, а также структура, боковая направляющая пластина, шилера и другое оборудование роликового стола такие же, как те из 1 # Cluiler
6, Список конфигурации общедоступной и вспомогательной водоснабжения и дренажной системы
Список водоснабжения и дренажного оборудования |
Серийный номер | Имя оборудования | Спецификация и модель | Компания | количество |
один | Чистая циркулирующая водяная насосная станция |
|
|
|
1 | Чистый кольцевой насос для подачи насоса | Xa150/26. | Платформа | 3 |
| электромотор | Y200L-4,30 кВт | Платформа | 3 |
2 | Насос подачи нагревателя | Xa150/26. | Платформа | 3 |
| электромотор | Y200L-4,30 кВт | Платформа | 3 |
3 | Насос насоса насоса дефосфоризации | Xa150/26. | Платформа | 2 |
| электромотор | Y200L-4,30 кВт | Платформа | 2 |
два | Водяная насосная насосная станция |
|
|
|
1 | Набор насосов Finishing Mill | Xa200 / 32. | Платформа | 3 |
| электромотор | JS-180S-4 | Платформа | 3 |
2 | Набор насосов Finishing Mill | Xa200/26. | Платформа | 3 |
| электромотор | Y250M-4,55 кВт | Платформа | 3 |
три | Грубый катящийся отстой |
|
|
|
1 | Грубая прокат возврата водяной насос насос | Xa200/26. |
|
|
| электромотор | Y250M-4,55 кВт | Платформа | 2 |
четыре | Подвеска |
|
|
|
1 | Набор водяного насоса возврата | Xa200 / 32. | Платформа | 5 |
| электромотор | JS-180S-4 | Платформа | 5 |
Список конфигурации Электрическая система управления |
|
Серийный номер | имя | Настроить | количество | Компания | Власть кс |
1 | Гидравлический толкатель | 3Тво гидравлические насосы, один для использования и один для резервных и двух частотных преобразователей | 1 | задавать | 55 кВт |
2 | Стальная подъемная машина |
| 1 | задавать | 18,5 кВт |
3 | Отопление Печи воздуходувка | Два преобразователя частоты, один для использования и один для ожидания | 2 | задавать | 280 кВт |
4 | Индуцированная вершина вентилятора | 1 частота управления преобразователь | 1 | задавать | 132 кВт |
5 | Насос барабана подача | Один для использования и один для стоять рядом с | 2 | задавать | 15 кВт |
6 | Ролик ролика Отопительная печь | 6 жесткие двигатели движимы цепью и контролируется тремя преобразователями частоты | 40 | группа | 18,5 кВт |
7 | Ролик удаления фосфора стол | Одиночная передача, одна Преобразователь частоты yaskawa a1000 | 13 | группа | 3KW |
8 | Фосфор выключатель | Один набор кабинета запуска гидроэнергетики | 1 | задавать | 800 кВт |
9 | Phosphorus Удаление насоса | Plunger Pump 3 для использования и 1 для резервных, 4 преобразователей частоты ABB | 4 | задавать | 355 кВт |
10 | Передний роликовый стол черновой мельница | Одиночная передача, одна Преобразователь частоты yaskawa a1000 | 38 | группа | 3KW |
11 | Переднее центрирование шероховательная мельница | Один набор гидравлического станция | 1 | задавать | 5,5 кВт |
12 | Чернообразная реверсивная мельница | Siemens 6ra80 Control. система | 1 | задавать | 4200 кВт |
13 | Черновой обратимый Вертикальная рулонная мельница | Побочное напряжение AWC, Siemens Система управления 6ra80, 2 двигателя DC | 1 | задавать | 361kw |
14 | Задний и сдвиг Таблица черновой мельницы | Одиночная передача, 2 Наборы преобразователей частоты Anchuan A1000 | 45 | группа | 3KW |
15 |
|
|
|
|
|
16 | Горячий сдвиг | Преобразователь частоты контроль | 1 | задавать | 45 кВт |
17 | Отделочный вертикальный ролл мельница | 2DC двигатель + боковое напряжение AWC, Система управления Siemens 6ra80 | 1 | задавать | 132 кВт |
18 | Окончательная мельница Ф1. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 2250 кВт |
19 | Финишная мельница F2. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 2250 кВт |
20 | Финишная мельница Ф3. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 2250 кВт |
21 | Отделка F4 Mill | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
22 | Окончательная мельница F5. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
23 | Окончательная мельница F6. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
24 | Отделка F7 Mill | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
25 | Окончательная мельница F8. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
26 | Отделка F9 Mill. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
27 | 1 # Looper. | Siemens 6ra80 Control. система | 1 | задавать | 37 кВт |
28 | 2 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 37 кВт |
29 | 3 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
30 | 4 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
31 | 5 # Looper. | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
32 | 6 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
33 | Ширина | Далянь Ятайхуа | 2 | Платформа |
|
34 | Намоточный транспортный ролик стол | Одиночная передача, 4 Наборы преобразователей частоты Anchuan A1000 | 82 | группа | 2,2 кВт |
35 | Катушка | 2 набора горизонтальных соединенных Подморье и 2 комплекта системы управления Siemens 6RA70 | 2 | задавать | 250 кВт |
36 | 2 # Центрирующий роликовый стол | Один проход, один Шнайдер Преобразователь частоты | 6 | группа | 2,2 кВт |
37 | Высокое и низкое напряжение тонкий Нефтяная станция черновой мельницы | Высокое напряжение одно для использования и один для режима ожидания, низкое напряжение для использования и один для ожидания | 1 | задавать | 30 кВт |
38 | Чернообразная гидравлическая станция | 2 рулоны изменения насосов и 2 балансовых насоса | 1 | задавать | 30 кВт |
39 | Грубая прокатная смазка станция | Один для использования и один для стоять рядом с | 1 | задавать | 30 кВт |
40 | Грубый гидравлический AGC станция | Один для использования и один для стоять рядом с | 1 | задавать | 55 кВт |
41 | Готово прокат AGC гидравлическая станция | Три для использования и два для режима ожидания | 1 | задавать | 55 кВт |
42 | Отделка гидравлическая станция | 2 рулоны изменения насосов и 2 балансовых насоса | 1 | задавать | 30 кВт |
43 | Готово прокатка смазки станция | Один для использования и один для стоять рядом с | 1 | задавать | 30 кВт |
44 | Подморье гидравлическая станция | Три для использования и два для режима ожидания | 1 | задавать | 55 кВт |
45 | Намотки смазки станция | Один для использования и один для стоять рядом с | 1 | задавать | 5,5 кВт |
46 | AGC Control Система для черновой мельницы | Siemens | 1 | задавать |
|
47 | AGC Control Система для окончания прокатки | Siemens, TDC. | 1 | задавать |
|
|
|
|
|
|
|
|
8, Электронная конфигурация системы управления
<template class="visibility">
750 мм горячая проката из нержавеющей стали.
Общее описание
Линия из нержавеющей стали 750 мм из нержавеющей стали 750 мм из нержавеющей стали Jinhai Co., Ltd. производит 1 миллион тонн горячих катушек различных спецификаций каждый год.
Система управления отопительной печей принимает немецкий программируемый контроллер Siemens S7-1500 и промышленный компьютер Advantech для формирования передовой и практической системы управления. Программируемый контроллер S7-1500 запускает программную программу для сбора, процесса и передачи данных и имеет связь в реальном времени с верхним компьютером (система мониторинга). Промышленный компьютер работает SIMATIC WinCC верхнее компьютерное программное обеспечение для обеспечения интерфейса мониторинга системы.
Подогреваемая плита удаляется из масштаба печи и прикрепленного защитного шлака на поверхности механической машиной для удаления накипкой и коробкой накипи, а затем отправляется на грубое отверстие для прокатки на роликовую таблицу, а плита прокатается в промежуточную плитку от 30 ~ 40 мм. С сотрудничеством датчика ширины на выходе из черновой мельницы вертикальная валторная мельница принимает гидравлическую систему автоматического управления AWC для управления шириной промежуточной заготовки; он также имеет функцию окончания головы и хвост (SSC). Когда ширина головы и хвоста слишком широк, ширина головы и хвоста может быть скорректирована через функцию SSC

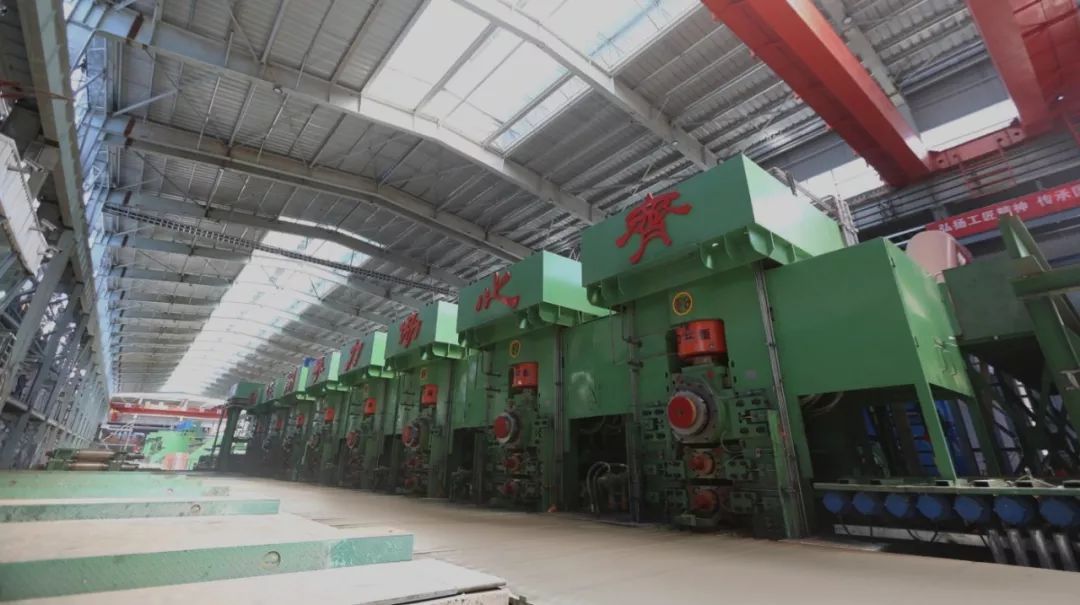

Сокращение финишевого проката с плоским креном F1-F9 и стенды FE1 является полное гидравлическое восстановление, которое электрически контролируется P201 и P202.
Автоматическое управление позиционированием разрыва рулона реализуется путем установки большого гидравлического цилиндра винтовины на стороне передачи и на стороне работы рамы рамы, чтобы быстро привлечь вверх и вниз в режиме поддержки рулона и трудовой системы, и колебания толщины, вызванные флуктуацией Падение температуры Strip Steet устраняется через регулировку настроек в режиме онлайн, т.е. функцию управления AGC, чтобы достичь цели высокой точностью, производить высококачественную готовую полосу стали.
Шилер принимает два полных гидравлических подземных гальса с четырьмя вспомогательными роликами. Стримовая сталь спирала на барабане под действием вспомогательного ролика. Гидравлическая сторонная направляющая пластина устанавливается перед силовым покрытием, чтобы строго выровнять полосу стали; щепотка установлена перед причем, с образованием определенного натяжения С катушкой при формировании головки полосы и полосу хвоста выходит из отделочного мельницы.
Производственные мощности: годовой объем производства составляет 1 млн тонн горячих рулонных стальных катушек.
Разнообразие продукта: нержавеющая сталь: 200 серии, 300 серии, 400 серии.
Спецификации продукта:
Толщина полосы: | 2.4~ 8.0 | мм |
Ширина полосы: | 450 ~ 600. | мм |
Внутренний диаметр катушки: | 530 | мм |
Наружный диаметр Стальная катушка: | Максимум. 1280. | мм |
Вес катушки: | Макс.3.9. | t |
Индекс шилера: | Максимум. 10. | t |
1.1.1 Доходность выделена разнообразием
Серийный номер | Наименование товара | Представитель стали оценки | Запланированный годовой выпуск (т) | процент (%) |
1 | нержавеющая сталь | 201 | 500000 | 50 |
2 | 304 | 300000 | 30 |
3 | 420 | 200000 | 20 |
| Всего |
| 1000000 | 100 |
Конфигурация механического оборудования основной прокатки
1, Оборудование в отопительной печи
1. Стол для кормления печи
Размер ролика:Φhreee сто пятьдесят × толщина стенки 800 мм стальной трубы 35 мм
Расстояние рулона: 800 мм
Скорость рулона: 0,85 м / с
Количество рулонов: 8
Мотор: YZR200L-6 22 кВт, 2 набора регулирования скорости переменной частоты
характеристики структуры; Централизованный цепной привод и боковые пластины устанавливаются на обеих сторонах роликовой таблицы. Ролик представляет собой полый ролик, а роликовая колода и боковая пластина сварены структурными деталями.
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: роликовый корпус, роликовое сиденье подшипника, мутная циркуляционная вода Внутреннее охлаждение.
2. pusher
Размер масляного цилиндра: 350x270x1500 мм 2 наборы, общая тяга 700т
Размер масляного бака: 1800x1700x1000 1 набор
Масляный насос Модель: HY250S-RP VG = 250 мл PN = 31,5 мп N = 1500RPM 3 Наборы
3 Отопительная печь
Тип печи: Push-Type Type Public
Воздуходувка: 9-26no14D поток: 58902 ~ 70682м3 / ч; Общее давление: 11830 ~ 11099PA
Модель мотора для вентилятора: Y355L1-4 Мощность: 280 кВт 2 комплекта (управление преобразованием частоты)
Индуцированная вершина вентилятора: Y9-38NO14D поток: 77997 ~ 85796M3 / H Общее давление: 3128 ~ 3059PA
Модель двигателя для вентилятора: Y315M3-6 Мощность: 132 кВт (управление преобразованием частоты)
Испарительное охлаждение: диаметр барабанаΦ1400 мм, длина 8000 мм
Питательный насос:
Мягкая система очистки воды: 1 комплект, мягкая водная емкость: 20т / ч
4. Разрядная роликовая таблица:
Размер ролика:Φtwo сто девяносто пять × толщина стенки 800 мм стальной трубы составляет 35 мм
Расстояние рулона: 800 мм
Количество рулонов: 40
Редуктор: ZL50 I = 8
Мотор: YZR200L-6 22 кВт, 6 наборов регулирования скорости переменной частоты
характеристики структуры; Централизованный цепной привод и боковые пластины устанавливаются на обеих сторонах роликовой таблицы. Ролик представляет собой полый ролик, а роликовая колода и боковая пластина сварены структурными деталями.
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение внутри мутной циркуляции воды роликового корпуса и мутной циркулирующей водой сиденья подшипника ролика.
5. Нажатие машины:Тяга составляет около 5т, а эффективный инсульт≥ 6 м.1 установлен
2Оборудование для удаления фосфора
1. Передний роликовый стол накисовой машины
Параметры производительности:
Размер ролика:Φ295mm, толщина стенки стальной трубы составляет 35 мм
Количество рулонов: 12 1000 мм, 6 800 мм
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. Управление частотным преобразователем A1000, вперед и назад
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение спрея для тела ролика.
2. Накипительная вертикальная рулона
Цель: прерывание механической массы, кромки прокатки.
Количество: 1 набор
Параметры производительности:
Тип: Горизонтальная передача механическое восстановление Вертикальное удаление фосфора
Диаметр рулона:Φ520mm.roll Длина тела: 600 мм
Машина гидравлического стального оборота: 1 комплект (включая масляный бак, 32-ключ14-1B масляный насос и гидравлический клапан)
Ящик выравнивания: 1 набор
Редуктор: 1 набор
Мотор: AC800KW, 1 комплект,
3. Дэйгольная коробка
Цель: удалить оксидную масштаб на поверхности горячей заготовки
Количество: 1 набор
Параметры производительности:
Спецификация деталей: Раздел 150, 160× 450-575 мм
Пустая длина: 6 м
Количество форсунок: 18
Стальной сорт: нержавеющая сталь
Рабочее давление: распыляется на прокат поверхности на поверхности: 25 МПа
4. Удаление фосфора насос
Параметры производительности:
3d серия высокого давления горизонтальные три поршня электрические поршневые накалива,
Насос на насыл Модель: 3DS30 / 35C,
Количество: 4 комплекта (3 для использования и 1 для ожидания)
Номинальный поток: 30 м3 / ч, номинальное давление: 35 МПа;
Мощность двигателя: YVP355L3-4, 355 кВт, 4 набора
5. Задняя роликовая таблица накипи
Размер ролика:Φ295mm, толщина стенки стальной трубы составляет 35 мм
Количество роликов: 10 1000 мм, 12 800 мм
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. Управление частотным преобразователем A1000, вперед и назад
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение спрея для тела ролика.
3, Оборудование черновой площади
1. Грубый роликовый роликовый ролик
Размер ролика:Φ295mm, толщина стенки стальной трубы составляет 35 мм
Рабочее лицо: 1400 мм
Количество рулонов: 13 рулонов
Интервал: 800 мм
Мотор: yga160s1-6 3kw 13 комплектов
Редуктор: Коэффициент скорости ZD20 I = 4 13 Наборы
характеристики структуры. Управление частотным преобразователем A1000, вперед и назад
Смазка: смазка для редукторов нефтяной смазки. Подшипники роликовых подшипников вручную смазывают сухим маслом.
Охлаждение: охлаждение спрея для тела ролика.
2. Передняя центрирующая сторона направляющая пластина черновой мельницы
Цель: боковая направляющая пластина расположена на передней части 750 двух высокой обратимой прокатки; его функция состоит в том, чтобы выровнять постоянную катушку и направлять непрерывную катунку для литья в шероховаточную плоскую рулонную мельницу.
Параметр производительности
Центрирующая сторонная направляющая пластина представляет собой гидравлически приводной стойку и тип шестерни.
Направляющая пластина состоит из Push-пластина, направляющей ролика, верхнего и нижнего толщин и трансмиссионных устройств. Установлены на верхних и нижних толчках,
Сетка шестерни с верхним и нижним стойками одновременно для обеспечения синхронного действия двух нажаточных устройств, а направляющая пластина на стороне передачи установлена
На верхнем толчке на нижней тяговой панели установлена на нижней тяговой направляющей панели. Когда гидравлический цилиндр проходит, он приводит к тому, что верхний толчок нажимается,
Благодаря действию снаряжения вытягивающий стержень приводится в движение, чтобы направляющие на стороне передачи и стороной эксплуатации синхронизируются и симметрично близко к линии прокатки. Наоборот, когда гидравлический цилиндр Усаживается, направляющие пластины на стороне передачи и сторона эксплуатации синхронизируются и симметрично открываются на линии прокатки. Открытие боковой направляющей пластины обнаруживается и контролируется датчиком.
Тип: |
| Гидравлически приводная стойка и тип шестерни |
Минимальное рабочее открытие | мм | 400 |
Максимальное рабочее открытие | мм | 800 |
Гидравлический цилиндр | количество | 2 |
Диаметр цилиндра / диаметр стержня | мм | Φ125 / 70. |
Максимальный рабочий ход | мм | 300 |
Максимальная центрирующая сила (одна сторона) | кн. | 250 |
3. Чернообразная мельница
Имя мельницы: 750 Два высокой обратимой мельницы
Применение: толщиной толщиной 150 мм.
Количество: 1 набор
Параметры производительности:
Тип: Горизонтальная трансмиссия электромеханический винда
Режим баланса рулона: верхний баланс гидравлического привода
Диаметр рулона:Φ820mm.roll Длина тела: 780 мм
РЕЖИМ РАБОТЫ РАБОТЫ РАБОТЫ: Устройство тележки с плоской пластиной, управляемую гидравлическим цилиндром, вытаскивает изменение рулона;
Трансмиссионный вал: кросс универсальный вал SWC780-680WF * 3500 2 Установка кронштейнов (гидравлический баланс)
Ящик выравнивания: модель 850, 1 набор с твердой поверхностью зуба
Мотор: Harbin Electric Z2500 / 14004200KW, 5160A, 900V, 60/120 об / мин, 1 набор
Устройство пересечения моста устанавливается между грубой прокатной и вертикальной прокаткой, а свободные ролики оснащены на обоих концах моста
4. Чернокольная вертикальная рулона
Цель: он располагается вместе с плоской прокладкой R1 для управления шириной края заготовки.
Тип: верхний привод, два вертикальных двигателя приводят комбинированный редуктор для вождения рулона для вращения.
Параметры производительности:
Устройство боковой давления приводится в действие гидравлическим сервовалом цилиндра; множество гидравлических функций AWC и SSC. Датчик смещения располагается в масляном цилиндре боковой давления.
Диаметр рулона:Φ650mm.roll Длина тела: 395 мм
Режим баланса Roll: гидравлический баланс диска цилиндров.
Смена рулона устройства вертикальной рулонной мельницы: кадвое устройство вытащено в целом.
Вертикальная рулонная мельница приводной вал: два поперечных универсальных шаблона SWC390BH-1903
Установите подъемное устройство оси (приводится в действие гидравлическим цилиндром).
Основной редуктор: принят редуктор поверхности жесткого зуба; высокоскоростной вал принимает внутренние высококачественные подшипники.
Мотор: Z4-355-22361KW, 982A, 440V, 680/1600 об / мин, 2 набора
5. Транспортный роликовый стол за черновой вертикальной рулон
Цель: получать прокат и транспортировать их в направлении сдвига резания.
Параметры производительности:
Размер ролика:Φ295 * 800 мм, толщина стенки стальной трубы составляет 35 мм
Количество рулонов: 45
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. И боковая пластина сварены структурными деталями, а роликовая колода снабжена теплоизоляционной крышкой. Каскава A1000 преобразователь преобразователя частоты, вперед и назад
Смазка: смазочная смазка для редуктора. Арматуальная сухой масляная смазка роликового подшипника
4Оборудование для отделки мельницы
1
Главный режущий летающий сдвиг устанавливается до завершающего вертикального рулона, чтобы отрезать нерегулярную голову и хвост до того, как промежуточная полоса входит в финишную мельницу.
технический параметр
Модель: QA95-300 1 набор
Спецификация промежуточной полосы (толщина)× Ширина): MAX40 × 600 мм
Сдвиг силы: 3000 кН
Температура сдвига:≥ 900 ℃
Длина резания Длина: 650 мм
Способ замены режущей кромки: онлайн замена режущей кромки
Коллекция отходов: отходы попадают в бункер через желоб и поднимаются краном.
2
Параметры производительности:
Размер ролика:Φ295 * 800 мм, толщина стенки стальной трубы составляет 35 мм
Количество рулонов: 5
Расстояние между рулонами: 800 мм
Мотор: yga160s1-6 3kw
Редуктор: Коэффициент скорости ZD20 I = 4
характеристики структуры. И боковая пластина сварены структурными деталями, а роликовая колода снабжена теплоизоляционной крышкой. Каскава A1000 преобразователь преобразователя частоты, вперед и назад
Смазка: смазочная смазка для редуктора. Арматуальная сухой масляная смазка роликового подшипника
3. F1E отделка вертикальная рулона
Цель: он располагается до завершения прокатки F1 для управления шириной края заготовки.
Тип: верхний привод, два вертикальных двигателя приводят комбинированный редуктор для вождения рулона для вращения.
Параметры производительности:
Устройство боковой давления приводится в действие гидравлическим сервовалом цилиндра; множество гидравлических функций AWC и SSC. Датчик смещения располагается в масляном цилиндре боковой давления.
Диаметр рулона:Φ500mm.roll Длина тела: 240 мм
Режим баланса Roll: гидравлический баланс диска цилиндров.
Смена рулона устройства вертикальной рулонной мельницы: кадвое устройство вытащено в целом.
Вертикальный рулонный фрезы приводной вал: перекрестный универсальный шарнирный вал SWC280CH-1901 * 1300 + 350; статья 2
Установите подъемное устройство оси (приводится в действие гидравлическим цилиндром).
Основной редуктор: принят редуктор поверхности жесткого зуба; высокоскоростной вал принимает внутренние высококачественные подшипники.
Мотор: Z4-315-111132KW, 344A, 440V, 500/1600 об / мин
4. Завершение двух высоких мельниц (F1)
Рамка прокатки мельницы является интегрально литой и изготовлена из высококачественной среды углеродистой стали. Две стороны окна прикреплены к покрытию кадров подкладки пластины, а материал 40CR,
Количество: 1 набор
Параметры производительности:
Тип: горизонтальный привод
Режим нажима: гидравлический прессование AGC
Режим баланса рулона: верхний баланс гидравлического привода
Диаметр рулона:φ680mm.roll Длина тела: 730 мм
РЕЖИМ РАБОТЫ РАБОТЫ РАБОТЫ: Устройство тележки с плоской пластиной, управляемую гидравлическим цилиндром, вытаскивает изменение рулона;
Трансмиссионный вал: крест универсальный вал SWC780-680WF * 3500 2
Установка кронштейна (гидравлический баланс)
Ящик выравнивания: модель 850, 1 набор с твердой поверхностью зуба
Главный редуктор: принят редуктор поверхности жесткого зуба; Усыновлены отечественные высококачественные подшипники.
Мотор: DC2250KW, 1 набор
5. Завершение четырех высоких средств (F2-F9)
Основные технические данные:
Рамка прокатки мельницы является интегрально литой и изготовлена из высококачественной среды углеродистой стали. Две стороны окна прикрепляются к покрытию кадров накладки, которая изготовлена из 40CR. Устройства направляющих установлены на передней и задней части прокатной мельницы. Регистрационный пучок мельницы устанавливается между подставками.
Количество: 8.
Параметры производительности:
Тип: Горизонтальная коробка передач
Режим нажима: гидравлический прессование AGC
Режим баланса рулона: верхний баланс гидравлического привода
Диаметр резервного копирования:Φ660mm.roll Длина тела: 730 мм
Диаметр рулона работы:Φ410 Рулон Длина тела: 750 мм
РЕЖИМ РАБОТЫ РАБОТЫ РАБОТЫ: Устройство тележки с плоской пластиной, управляемую гидравлическим цилиндром, вытаскивает изменение рулона;
Передающийся соединительный вал: два креста универсальные соединительные валы SWC440WF-390-350 * 2782
Установка кронштейна (гидравлический баланс)
Зубная коробка: модель 450, 8 наборов поверхностей жесткого зуба
Редуктор: модель 1200, 7 наборов с поверхностью жесткого зуба
Мотор: DC2250KW, 2 комплекта
DC1600KW Верхняя рюкзака Водяное Охлаждение 6 Наборы
6. Электрический петлик
Цель: Чтобы поддержать полосу стали и поглощать заданное количество, вызванное падением динамической скорости, вызванную укором сталью; и сделать снимок стали натяжение между кадрами; участвовать в контроле скорости окончательной мельницы.
Количество: 6 комплектов
Основные технические данные:
Мотор: ZZJ-806, 22.4KW, 440V, 56A, 220V, 3.03A, 650/1300 об / мин, 6 наборов
Редуктор: ZL50 6 наборов
7Отказ задний выходной роликовый стол отделочного мельницы
Цель: используется для получения и транспортировки готовой полосы стали после завершения прокатки.
Спецификация ролика:ФТВО сотня пятнадцать × 750 мм
Количество: 82.
Режим передачи: переменный мотор переменной переменной переменной переменной передачей
Мотор: двигатель переменной переменной переменной AC YGP132M2-4 1450R / мин 2.2 кВт
Описание контроля: управляйте вручную, управляйте вперед и обратным вращением, запуском и остановкой роликового стола.
характеристики структуры
Каждая роликовая сборка включает в себя ролик, подшипниковое сиденье, муфту и двигатель. Ролик имеет полый структуру. Верхняя часть ролика снабжена боковой пластиной, которая устанавливается на стороне передачи и на стороне эксплуатации. защитная крышка, чтобы предотвратить охлаждающую воду от брызги на мотор.
Выходной роликовый роликовый ролик - это охлаждение водой от внешнего спрея.
Смазка подшипника: ручная смазка сухой масляной нефти
5, Оборудование для намотки
1 фронт направляющей пластины шилера
Основные технические данные
Открытие направляющей пластины: 400 ~ 800 мм
Скорость движения: 100/200 мм / с, гидравлически управляемая.
Гидравлический цилиндр боковой гидравлический:Φ125 / Φseventy × 300 мм 2 набора
характеристики структуры
Оборудование состоит из наклонной направляющей раздела, направляющей параллельной секции, передачи и т. Д.
Оборудование симметрично расположено на стороне эксплуатации, а сторона передачи. Гидравлический цилиндр приводит приводит к направляющей пластинчему устройству для перемещения параллельно с каждой стороны; направляющая пластина параллельного сечения приводит к удалению наклонной направляющей пластины наклонной части; Гидравлические цилиндры с обеих сторон движутся синхронно; выравнивание полосовой стали может быть реализована. Руководное устройство приводит к устройству нажатия и приводит к синхронному валу через синхронную коробку передач, чтобы обеспечить параллельное движение направляющей пластины устройства.
Устройство передачи состоит из синхронной коробки передач, синхронного вала, нажимного стержня, устройство передачи гидравлического цилиндра, железнодорожного сиденья и т. Д.
Смазка: включая автоматическую смазку сухой массы и ручную смазку сухой массы.
3. Центрирующий роликовый стол на переднем входе в тупик
Спецификация ролика:ФТВО сотня пятнадцать × 750 мм
Количество: 8.
Режим передачи: переменный мотор переменной переменной переменной переменной передачей
Мотор: двигатель переменной переменной переменной AC YGP132M2-4 1450R / мин 2.2 кВт
характеристики структуры
Каждый роликовый сборник включает ролик, сиденье подшипника, сцепление и двигатель. Ролик имеет половую структуру. Верхняя часть ролика снабжена боковой пластиной, которая устанавливается на стороне передачи. Мотор оснащен защитной крышкой для предотвратить охлаждающую воду от брызги на мотор.
Выходной роликовый роликовый ролик - это охлаждение водой от внешнего спрея.
4Pinch Roll
Основные технические данные
Ущипнуть рулон: верхний рулонΦsix сто пять × 800 мм 1 шт.
Нижний роллΦhreee сто пять × 800 мм 1 шт.
Письмо мотор рулона: Z4-315-21160KW, 440V, 413A, 180V, 22,8А, 500/1500 об / мин
характеристики структуры
Оборудование установлено на верхней части входной стороны подземного катушки. До того, как полоса сталь попадает в катушку, голова полосовой стали согнута, чтобы направить полосу стали в Clueer. В то же время натяжение между отделочным мельницей и клюшком должна быть установлена для обеспечения хорошего качества намотки.
Передача верхних и нижних роликов напрямую приводится в движение двигателем через универсальный соединительный вал. Регулировка зазора рулона реализуется гидравлическим цилиндром, установленным на раме, чтобы привлекать сиденье подшипника верхнего рулона для перемещения вверх и вниз.
Руководящая охрана и прижимное роликовое устройство расположены на входной стороне щепотки, чтобы защитить хвост полоски стали от повреждений. Выходной клапан установлен на стороне выпускной книги, чтобы направлять полосу стали в катушку; он также может предотвратить вытеснение полосовой стали
Усиливающееся крен в основном состоит из сборки кадров, верхнего кресла-устройства, нижнего крена для крепости, приводной приводной привода и т. Д.
Рама принимает толстую структуру сварки стальной пластины.
Верхняя щепотка представляет собой полый рулон, поверхность рулона наложена, а роликовый подшипник представляет собой роликовый подшипник.
Нижний щепотка представляет собой твердый рулон, поверхность рулона наложена, а роликовый подшипник представляет собой роликовый подшипник.
Смазка: Подшипник является централизованной смазкой сухой масляной смазки, а давление системы составляет 20 МПа.
5. Шилер
Основные технические данные
Тип катушки: полный гидравлический четыре вспомогательного звука
Толщина полосы× Ширина: 1.8-8,0 × 450-600 мм
Внутренний диаметр катушки:Φ530 мм
Наружный диаметр стальной катушки:Φ1250 ~ φ1880 мм
Скорость намотки: макс. 13 м / с
Температура намотки: 550 ~ 650° C;
Барабан: плунжер, соединительный тип стержня, длина 800 мм, 1 шт.
Максимальный диаметр расширения барабана:Ф530 мм
Нормальный диаметр снижение барабана:Ф485 мм
Расширение барабана и гидравлический цилиндр сжатия:Ф320 / Ф180 / хн сто двадцать × 73,86 мм 1 шт.
Рабочее давление: p = 6mpa
Вспомогательный намотки ролика:
1гидравственный цилиндр № 2 вспомогательного намоточного ролика: ZQ-125/90 * 620 1 шт.
2гидравственный цилиндр № 2 вспомогательного намоточного ролика: ZQ-125/90 * 620 1 шт.
3гидравственный цилиндр Нет. Вспомогательный намотки ролика: ZQ-125/90 * 390 1 шт.
4гидравлический цилиндр Нет. Вспомогательный намоточный ролик: ZQ-125/90 * 390 1 шт.
Мотор барабана: Z4-355-22250KW, 623A, 440V, 750/1600 об / мин, 1 набор
Вспомогательный намоточный ролик двигателя: ZZJ-806, 22,4 кВт, 440 В, 56а, 220 В, 3.03А, 650/1300 об / мин, 4 набора
характеристики структуры
Зулник представляет собой громкую целевую катушку, который может катушку стали от тонкой спецификации к толстой спецификации.
Шилер в основном состоит из структуры в сборе, внешней поддержки устройства, устройства громкой связи, устройству руке катушки (1 #, 2 #, 3 #, 4 #), устройство привода, барабана, устройство барабана, приводного устройства для барабана и т. Д.
1Коил разгрузка тележки
Основные технические данные
Тип: гидравлический цилиндр
Температура катушки: 550℃ - 650 ℃.
характеристики структуры
Оборудование состоит из подъемного устройства, движущегося устройства, трека, устройства управления ходуками, стойкой перетаскивания и трубопроводов.
Подъемное устройство состоит из подъемной рамы и гидравлического цилиндра. Подъемная рама сварена в закрытую раму стальной пластиной.
На трассе установлен предельный выключатель для отправки сигнала в конечную позицию для управления начальной точкой и конечной точкой действий. Alloy Steel Поковки для колес и осей.
Трасса состоит из сварной стали H-секции, а буферы безопасности устанавливаются на обоих концах дорожки; механизм движения помещается на раме, которая представляет собой сварную структуру.
2Впускной роликовый стол шилера
Основные технические данные
Размер ролика:ФТВО сотня сорок × 800 мм
Количество роликов: 6
Мотор: двигатель переменной переменной переменной переменной AC YGP132M2-4 1450R / мин 2.2 кВт 6 наборов
характеристики структуры
2-летняя роликовая таблица на роливках № 2, расположена на передней панели прижимной ролики на входе на вход № 2, чтобы транспортировать полосу стали до подземного кабеля. На стороне направляющей пластина установлена на роликовом столе, а также структура, боковая направляющая пластина, шилера и другое оборудование роликового стола такие же, как те из 1 # Cluiler
6, Список конфигурации общедоступной и вспомогательной водоснабжения и дренажной системы
Список водоснабжения и дренажного оборудования |
Серийный номер | Имя оборудования | Спецификация и модель | Компания | количество |
один | Чистая циркулирующая водяная насосная станция |
|
|
|
1 | Чистый кольцевой насос для подачи насоса | Xa150/26. | Платформа | 3 |
| электромотор | Y200L-4,30 кВт | Платформа | 3 |
2 | Насос подачи нагревателя | Xa150/26. | Платформа | 3 |
| электромотор | Y200L-4,30 кВт | Платформа | 3 |
3 | Насос насоса насоса дефосфоризации | Xa150/26. | Платформа | 2 |
| электромотор | Y200L-4,30 кВт | Платформа | 2 |
два | Водяная насосная насосная станция |
|
|
|
1 | Набор насосов Finishing Mill | Xa200 / 32. | Платформа | 3 |
| электромотор | JS-180S-4 | Платформа | 3 |
2 | Набор насосов Finishing Mill | Xa200/26. | Платформа | 3 |
| электромотор | Y250M-4,55 кВт | Платформа | 3 |
три | Грубый катящийся отстой |
|
|
|
1 | Грубая прокат возврата водяной насос насос | Xa200/26. |
|
|
| электромотор | Y250M-4,55 кВт | Платформа | 2 |
четыре | Подвеска |
|
|
|
1 | Набор водяного насоса возврата | Xa200 / 32. | Платформа | 5 |
| электромотор | JS-180S-4 | Платформа | 5 |
Список конфигурации Электрическая система управления |
|
Серийный номер | имя | Настроить | количество | Компания | Власть кс |
1 | Гидравлический толкатель | 3Тво гидравлические насосы, один для использования и один для резервных и двух частотных преобразователей | 1 | задавать | 55 кВт |
2 | Стальная подъемная машина |
| 1 | задавать | 18,5 кВт |
3 | Отопление Печи воздуходувка | Два преобразователя частоты, один для использования и один для ожидания | 2 | задавать | 280 кВт |
4 | Индуцированная вершина вентилятора | 1 частота управления преобразователь | 1 | задавать | 132 кВт |
5 | Насос барабана подача | Один для использования и один для стоять рядом с | 2 | задавать | 15 кВт |
6 | Ролик ролика Отопительная печь | 6 жесткие двигатели движимы цепью и контролируется тремя преобразователями частоты | 40 | группа | 18,5 кВт |
7 | Ролик удаления фосфора стол | Одиночная передача, одна Преобразователь частоты yaskawa a1000 | 13 | группа | 3KW |
8 | Фосфор выключатель | Один набор кабинета запуска гидроэнергетики | 1 | задавать | 800 кВт |
9 | Phosphorus Удаление насоса | Plunger Pump 3 для использования и 1 для резервных, 4 преобразователей частоты ABB | 4 | задавать | 355 кВт |
10 | Передний роликовый стол черновой мельница | Одиночная передача, одна Преобразователь частоты yaskawa a1000 | 38 | группа | 3KW |
11 | Переднее центрирование шероховательная мельница | Один набор гидравлического станция | 1 | задавать | 5,5 кВт |
12 | Чернообразная реверсивная мельница | Siemens 6ra80 Control. система | 1 | задавать | 4200 кВт |
13 | Черновой обратимый Вертикальная рулонная мельница | Побочное напряжение AWC, Siemens Система управления 6ra80, 2 двигателя DC | 1 | задавать | 361kw |
14 | Задний и сдвиг Таблица черновой мельницы | Одиночная передача, 2 Наборы преобразователей частоты Anchuan A1000 | 45 | группа | 3KW |
15 |
|
|
|
|
|
16 | Горячий сдвиг | Преобразователь частоты контроль | 1 | задавать | 45 кВт |
17 | Отделочный вертикальный ролл мельница | 2DC двигатель + боковое напряжение AWC, Система управления Siemens 6ra80 | 1 | задавать | 132 кВт |
18 | Окончательная мельница Ф1. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 2250 кВт |
19 | Финишная мельница F2. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 2250 кВт |
20 | Финишная мельница Ф3. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 2250 кВт |
21 | Отделка F4 Mill | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
22 | Окончательная мельница F5. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
23 | Окончательная мельница F6. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
24 | Отделка F7 Mill | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
25 | Окончательная мельница F8. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
26 | Отделка F9 Mill. | AGC Renddown, Siemens 6ra70 система управления | 1 | задавать | 1600 кВт |
27 | 1 # Looper. | Siemens 6ra80 Control. система | 1 | задавать | 37 кВт |
28 | 2 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 37 кВт |
29 | 3 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
30 | 4 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
31 | 5 # Looper. | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
32 | 6 # Looper | Siemens 6ra80 Control. система | 1 | задавать | 22,4 кВт |
33 | Ширина | Далянь Ятайхуа | 2 | Платформа |
|
34 | Намоточный транспортный ролик стол | Одиночная передача, 4 Наборы преобразователей частоты Anchuan A1000 | 82 | группа | 2,2 кВт |
35 | Катушка | 2 набора горизонтальных соединенных Подморье и 2 комплекта системы управления Siemens 6RA70 | 2 | задавать | 250 кВт |
36 | 2 # Центрирующий роликовый стол | Один проход, один Шнайдер Преобразователь частоты | 6 | группа | 2,2 кВт |
37 | Высокое и низкое напряжение тонкий Нефтяная станция черновой мельницы | Высокое напряжение одно для использования и один для режима ожидания, низкое напряжение для использования и один для ожидания | 1 | задавать | 30 кВт |
38 | Чернообразная гидравлическая станция | 2 рулоны изменения насосов и 2 балансовых насоса | 1 | задавать | 30 кВт |
39 | Грубая прокатная смазка станция | Один для использования и один для стоять рядом с | 1 | задавать | 30 кВт |
40 | Грубый гидравлический AGC станция | Один для использования и один для стоять рядом с | 1 | задавать | 55 кВт |
41 | Готово прокат AGC гидравлическая станция | Три для использования и два для режима ожидания | 1 | задавать | 55 кВт |
42 | Отделка гидравлическая станция | 2 рулоны изменения насосов и 2 балансовых насоса | 1 | задавать | 30 кВт |
43 | Готово прокатка смазки станция | Один для использования и один для стоять рядом с | 1 | задавать | 30 кВт |
44 | Подморье гидравлическая станция | Три для использования и два для режима ожидания | 1 | задавать | 55 кВт |
45 | Намотки смазки станция | Один для использования и один для стоять рядом с | 1 | задавать | 5,5 кВт |
46 | AGC Control Система для черновой мельницы | Siemens | 1 | задавать |
|
47 | AGC Control Система для окончания прокатки | Siemens, TDC. | 1 | задавать |
|
|
|
|
|
|
|
|
8, Электронная конфигурация системы управления
</template>
